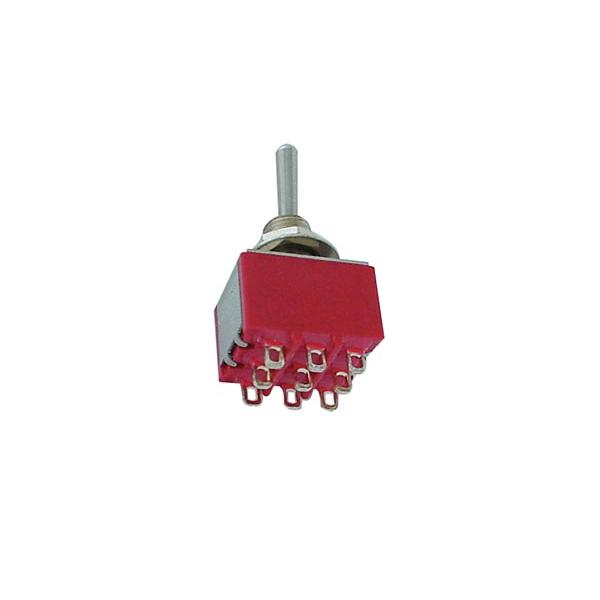

TS-5 VERTICALE SUBMINIATUUR TUIMELSCHAKE

TS-5 VERTICALE SUBMINIATUUR TUIMELSCHAKELAAR DPDT ON-ON

schakelstand:
2-3, 5-6: ON
2-1, 5-4: ON
opmerking: –
contacten: 3A met resistieve belasting van 12Vac of 28Vdc
contactweerstand: aanvankelijk max. 20mohm bij 2-4Vdc / 100mA voor verzilverde en vergulde contacten
diëlektrische sterkte: 1000Vrms op zeeniveau
isolatieweerstand: min. 1000Mohm
elektrische levensduur: 60000maak-en-verbreek cycli bij max. belasting
werktemperatuur: -30°C tot +85°C
materialen:
huls: diallyl phthalaat (DAP)
steel: verchroomd messing
schroefdraad: vernikkeld messing
behuizing: roestvrij staal
aansluitingen: elektrolytisch aangebrachte messing
contacten: verzilverd
middencontact: verzilverd messing
TS-5 VERTICALE SUBMINIATUUR TUIMELSCHAKELAAR DPDT ON-ON

schakelstand:

• 2-3, 5-6: ON
• 2-1, 5-4: ON
• opmerking: –
• contacten: 3A met resistieve belasting van 12Vac of 28Vdc
• contactweerstand: aanvankelijk max. 20mohm bij 2-4Vdc / 100mA voor verzilverde en vergulde contacten
• diëlektrische sterkte: 1000Vrms op zeeniveau
• isolatieweerstand: min. 1000Mohm
• elektrische levensduur: 60000maak-en-verbreek cycli bij max. belasting
• werktemperatuur: -30°C tot +85°C

• huls: diallyl phthalaat (DAP)
• steel: verchroomd messing
• schroefdraad: vernikkeld messing
• behuizing: roestvrij staal
• aansluitingen: elektrolytisch aangebrachte messing
• contacten: verzilverd
• middencontact: verzilverd messing
