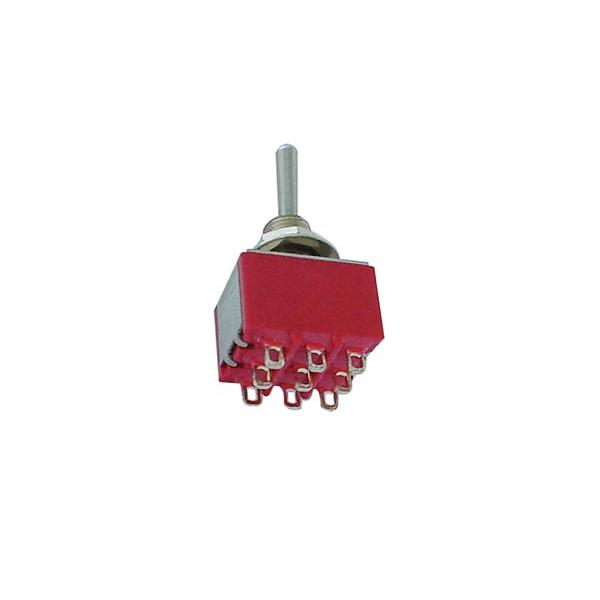

8309 VERTICALE TUIMELSCHAKELAAR 3PDT ON-OFF-(ON)

schakelstand:
2-3, 5-6, 8-9: ON
OPEN: OFF
2-1, 5-4, 8-7: (ON)
opmerking: –
contacten: 5A met resistieve belasting van 120Vac of 28Vdc
elektrische levensduur: 50000 maak-en-verbreek cycli bij max. belasting
contactweerstand: aanvankelijk max. 10mohm bij 2-4Vdc / 10mA voor verzilverde en vergulde contacten
isolatieweerstand: min. 1000Mohm
diëlektrische sterkte: 1000Vrms op zeeniveau
werktemperatuur: -30°C tot +85°C
materialen:
behuizing: melamine of diallyl phthalaat (DAP)
steel: verchroomd messing
schroefdraad: vernikkeld messing
behuizing: roestvrij staal
contacten: verzilverd
aansluitingen: verzilverd messing
middencontact: verzilverd messing
8309 VERTICALE TUIMELSCHAKELAAR 3PDT ON-OFF-(ON)

schakelstand:

• 2-3, 5-6, 8-9: ON
• OPEN: OFF
• 2-1, 5-4, 8-7: (ON)
• opmerking: –
• contacten: 5A met resistieve belasting van 120Vac of 28Vdc
• elektrische levensduur: 50000 maak-en-verbreek cycli bij max. belasting
• contactweerstand: aanvankelijk max. 10mohm bij 2-4Vdc / 10mA voor verzilverde en vergulde contacten
• isolatieweerstand: min. 1000Mohm
• diëlektrische sterkte: 1000Vrms op zeeniveau
• werktemperatuur: -30°C tot +85°C

• behuizing: melamine of diallyl phthalaat (DAP)
• steel: verchroomd messing
• schroefdraad: vernikkeld messing
• behuizing: roestvrij staal
• contacten: verzilverd
• aansluitingen: verzilverd messing
• middencontact: verzilverd messing
